CT二次(ci)過電壓保護系列(lie)

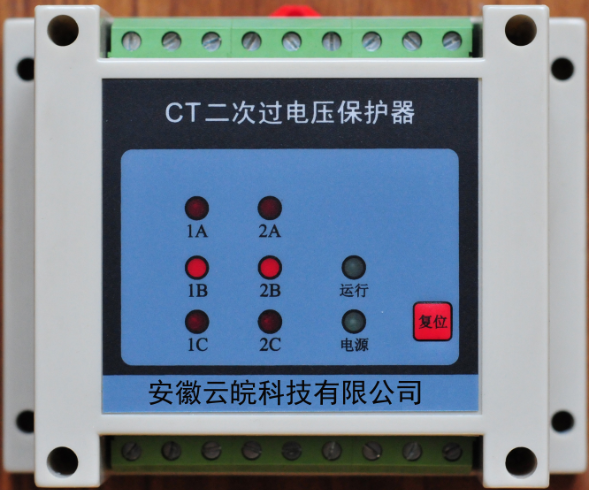

YW-CTB系列(lie)CT二次過電壓保護器
本電流互(hu)感(gan)器二次(ci)繞組及其回路(lu)一旦在(zai)運行中開路(lu)，將(jiang)會(hui)(hui)產生(sheng)數千伏(fu)甚至(zhi)上萬伏(fu)的過電壓。這不僅給二次(ci)系統的絕緣造(zao)成危害，還(huan)會(hui)(hui)使(shi)互(hu)感(gan)器過激而燒損，甚至(zhi)危及運行人員的生(sheng)命安(an)全。
我公司研制的(de)電流互感(gan)器二次(ci)開路(lu)(lu)保(bao)(bao)護(hu)(hu)器（以下簡稱保(bao)(bao)護(hu)(hu)器），專門用來限制二次(ci)開路(lu)(lu)時產生的(de)過電壓，并具有動作接(jie)點(dian)輸(shu)出、自(zi)動發光顯(xian)示、自(zi)動閉鎖(suo)差(cha)動保(bao)(bao)護(hu)(hu)、動作后有手動或自(zi)動復位功能，以及多元(yuan)組合的(de)各種不同功能的(de)保(bao)(bao)護(hu)(hu)器。
功能：
◆ 保護器動作后能把電流互感器二次過電壓限制到安全水平；
◆ 保護器動作后顯示故障回路，方便故障排除；
◆ 保護動作后有接點信號輸出，可供外回路引用；
◆ 保護動作后有報警聲音提示，提醒用戶及時排除故障；
原理：
電流(liu)(liu)互感器(qi)(qi)二次(ci)(ci)(ci)(ci)開路(lu)保(bao)(bao)(bao)護器(qi)(qi)主要由接(jie)近于理想保(bao)(bao)(bao)護特性的(de)非線性電阻(zu)構成。保(bao)(bao)(bao)護器(qi)(qi)跨接(jie)于CT二次(ci)(ci)(ci)(ci)繞(rao)組(zu)兩端(duan)，正常運(yun)行(xing)時(shi)泄漏電流(liu)(liu)極小，呈(cheng)100MΩ以上(shang)的(de)高阻(zu)狀態(tai)；CT二次(ci)(ci)(ci)(ci)回路(lu)開路(lu)時(shi)產生的(de)電壓(ya)遠(yuan)遠(yuan)高于正常運(yun)行(xing)電壓(ya)，此(ci)時(shi)保(bao)(bao)(bao)護器(qi)(qi)迅速(su)動(dong)作，呈(cheng)近似短路(lu)的(de)低阻(zu)狀態(tai)，有(you)(you)效地限制過電壓(ya)。保(bao)(bao)(bao)護器(qi)(qi)最多可對18路(lu)CT二次(ci)(ci)(ci)(ci)回路(lu)提供保(bao)(bao)(bao)護，動(dong)作后面板上(shang)顯示故障回路(lu)，并(bing)有(you)(you)無源接(jie)點信(xin)號輸出。故障排除后，按手動(dong)復位按鈕，電路(lu)恢復原狀態(tai)后又重(zhong)新投入正常運(yun)行(xing)工(gong)作。
選型：
型? 號 |
YW-CTB―3 |
YW-CTB―6 |
YW-CTB―9 |
YW-CTB―12 |
適用二次繞組路數 |
1～3 |
4～6 |
7～9 |
10～12 |
技術參數：
正常漏電(dian)流IL20V |
≤1uA |
輸入阻抗 |
＞100M |
導通電壓 |
出廠設定200±10% V |
導通時間 |
50ms≤Ｔs≤250ms |
報警輸出接點容量 |
AC220V/5A；DC110V/5A |
保(bao)護繼(ji)電器(qi)接點容(rong)量 |
AC220V/5A |
動作后長期允(yun)許的工作電流(liu) |
5A |
允許的最(zui)大沖(chong)擊電流（峰(feng)值） |
25A |
工作電源 |
AC/DC 220V，50HZ |
功??? 耗 |
≤5W |
復方方式 |
手動(dong)按鈕(niu)復(fu)位(wei)、遠端復(fu)位(wei) |
執行標準 |
GB 1208、IEC834-1 |
抗震性能 |
10-50-10HZ? 2g 3min |
工作環境 |
溫度：－20℃～+70℃?
濕度(du)：≤95%RH |
|
