測溫產品概(gai)述
在(zai)電力(li)系統中(zhong)，從(cong)發電廠到送變電設(she)(she)(she)(she)備(bei)(bei)以(yi)及到終端用戶電器(qi)的(de)整個傳(chuan)輸過程中(zhong)都有(you)大(da)量(liang)的(de)可(ke)變溫(wen)(wen)度需要(yao)(yao)檢(jian)測、預(yu)警。高(gao)壓設(she)(she)(she)(she)備(bei)(bei)連接(jie)部位如(ru)母線連接(jie)點，各種開關、斷路器(qi)、主(zhu)變套管夾、高(gao)壓電纜(lan)接(jie)頭等(deng)(deng)由于氣(qi)候冷熱變化(hua)、材料(liao)老化(hua)、銹蝕(shi)、松動等(deng)(deng)原因易(yi)造(zao)成接(jie)觸不(bu)良、接(jie)觸電阻增大(da)。在(zai)大(da)電流通過時，容易(yi)燒(shao)壞設(she)(she)(she)(she)備(bei)(bei)，嚴重(zhong)的(de)甚至引起一(yi)次設(she)(she)(she)(she)備(bei)(bei)起火爆炸。若(ruo)對這些溫(wen)(wen)升故(gu)障點的(de)運(yun)行狀態進行動態追蹤監測，不(bu)僅可(ke)以(yi)防止、杜絕此(ci)類事故(gu)的(de)發生，而且亦為電力(li)系統安全(quan)可(ke)靠分(fen)析和科學(xue)調度提供重(zhong)要(yao)(yao)的(de)決策依據。
在目前對高壓電氣設(she)備溫(wen)度(du)的監測(ce)，使用(yong)最(zui)多的方式是通過人(ren)工手持紅外設(she)備定(ding)期巡(xun)檢。而此種方式有很多的弊(bi)端：
1.勞(lao)動強(qiang)度(du)大，需增加工(gong)作(zuo)人員；
2.溫度(du)測量不準，人為(wei)的(de)、環(huan)境的(de)干擾因素大；
3.溫度(du)的(de)異常不能及時的(de)發(fa)現；
4.對歷史數據(ju)無法進行(xing)及(ji)時(shi)、有(you)效的分析。因而存在無法及(ji)時(shi)發現故障的隱(yin)患；
5.電氣設備(bei)內部(bu)的一些關鍵接點的溫度無法測量；
針對(dui)目(mu)前(qian)高壓(ya)(ya)設(she)備(bei)溫度監測(ce)的(de)(de)(de)現狀，我公(gong)司率先在(zai)國(guo)內推(tui)出(chu)了(le)高壓(ya)(ya)電(dian)(dian)氣接點溫度在(zai)線監測(ce)系統(tong)(tong)，解決了(le)在(zai)常規的(de)(de)(de)溫度監測(ce)手段(duan)中(zhong)所遇到(dao)(dao)的(de)(de)(de)問(wen)題。通過多年的(de)(de)(de)實踐，我公(gong)司推(tui)出(chu)了(le)一系列的(de)(de)(de)測(ce)溫產品(pin)，可適用于各(ge)種不同(tong)的(de)(de)(de)測(ce)溫環境。產品(pin)已大量的(de)(de)(de)運行在(zai)國(guo)內的(de)(de)(de)各(ge)行各(ge)業的(de)(de)(de)電(dian)(dian)力系統(tong)(tong)中(zhong)，為(wei)避免高壓(ya)(ya)電(dian)(dian)氣設(she)備(bei)事故起到(dao)(dao)了(le)很好的(de)(de)(de)監測(ce)作用。
無線測溫系統介紹

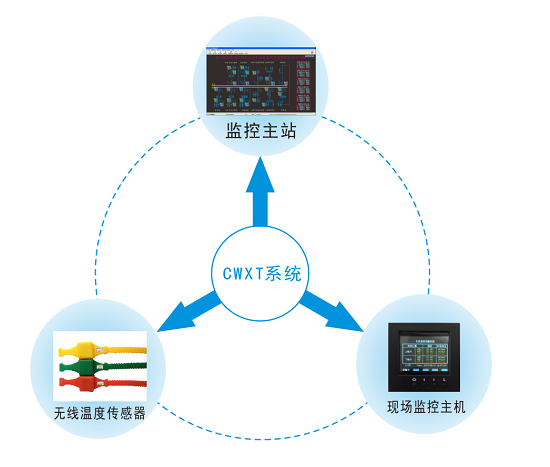

系統(tong)結(jie)構圖(tu)
整(zheng)個(ge)測(ce)溫系統由無線(xian)溫度傳感器、現場(chang)監控主機、后臺監控系統三(san)大部分組成。

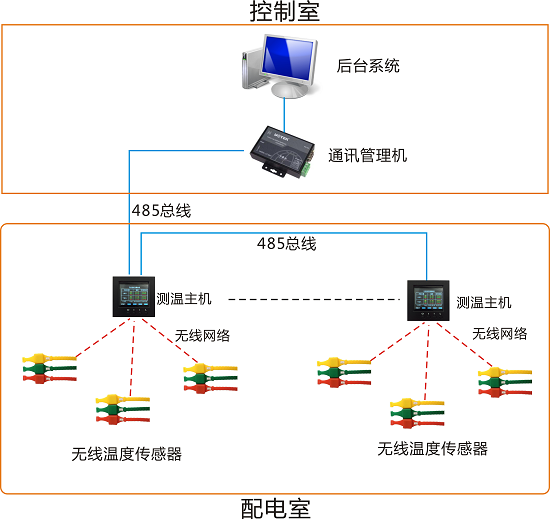

系(xi)統(tong)拓撲圖
備注：
1、無線溫度傳感安裝于(yu)開關(guan)柜內(nei)電纜頭、斷路器觸頭等(deng)(deng)電氣連接(jie)處等(deng)(deng)部位。
2、測溫處理主機采用面板式安裝(zhuang)在(zai)開關柜(ju)的儀(yi)表室面板上。
3、測(ce)溫(wen)處理主(zhu)機通過RS485總線將(jiang)測(ce)溫(wen)數據傳到監控后臺(tai)，最遠(yuan)通訊距離可達(da)1200米。
系統描述
本(ben)系統每面開關(guan)柜用(yong)(yong) 1臺現(xian)場(chang)監控主機，主機采用(yong)(yong)面板嵌入式(shi)的方式(shi)安裝(zhuang)于儀表室面板。
無(wu)線(xian)溫度傳感與現場監控(kong)主機之間通過無(wu)線(xian)電波傳送溫度數據，對(dui)其它設備(bei)沒有任何(he)干擾(rao)及影響。
現(xian)場監控主(zhu)機帶有無線(xian)通(tong)訊口，所測(ce)得溫(wen)度(du)數據可以通(tong)過無線(xian)的方(fang)式將溫(wen)度(du)數據上傳至后(hou)臺管理系統(tong)進行數據分析處理。無論被監測(ce)設(she)備那一點溫(wen)度(du)異常，后(hou)臺系統(tong)都能(neng)準確的發出(chu)報(bao)警信號，真正實現(xian)了開關(guan)室無人值(zhi)守。
系統(tong)軟(ruan)件介紹
測溫(wen)(wen)(wen)監控系統主(zhu)要包(bao)括主(zhu)監控中心(xin)界面、參數設置、溫(wen)(wen)(wen)度數據查詢、告警(jing)以(yi)及溫(wen)(wen)(wen)度值實時曲線和歷(li)史曲線。主(zhu)要功能如下：
◆ 電氣監控系統分布圖
在顯(xian)示界(jie)面可(ke)以顯(xian)示一(yi)次系統(tong)模擬圖(tu)。
◆ 溫度監測
在監(jian)控系統上集中顯示被測各點的(de)溫度值。
◆ 報警功能
實際測(ce)量(liang)到的參數值超過(guo)報警值時進行聲光報警，并帶(dai)有語音報警功能（需(xu)后臺帶(dai)音響）。
◆ 故障顯示
被測設(she)備(bei)溫度(du)點的(de)位(wei)置(zhi)非(fei)正常工作時顯示故障(zhang)。
◆ 數據庫功能
存儲所有(you)被測點的各個時刻的溫度值，以(yi)便進行數據(ju)查詢與歷(li)史(shi)曲(qu)線顯示。
◆ 權限管理
可進行(xing)權限(xian)(xian)設置(zhi)。運行(xing)數(shu)據(ju)的設定、修改等需經(jing)有使用權限(xian)(xian)的系統操作人員操作方生效。
◆ 遠程通信
系統(tong)提供RS485、以(yi)太(tai)網、CAN總線通訊方式，以(yi)滿足遠程通信。
監控系統主(zhu)界面
溫度曲(qu)線二維顯示界面
溫度數據報(bao)表(biao)

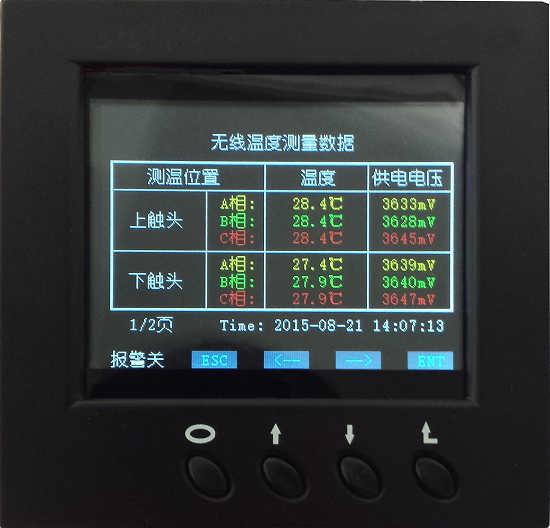

現(xian)場(chang)監控主機
無線(xian)測溫(wen)主(zhu)機(ji)是一(yi)款集溫(wen)度(du)傳感器(qi)工作狀(zhuang)態的監測、現(xian)場溫(wen)度(du)顯示，報警提示和輸出，事(shi)件記(ji)錄及數據(ju)記(ji)錄于(yu)一(yi)體的現(xian)場溫(wen)度(du)監測儀(yi)，并可(ke)修改現(xian)場無線(xian)溫(wen)度(du)傳感器(qi)的地址等參數。
主要功(gong)能：
主要功能 |
功能介紹 |
基本功能 |
接收數據 |
接(jie)收無線溫(wen)度傳(chuan)感器上傳(chuan)的(de)溫(wen)度和傳(chuan)感器工作電壓 |
顯示數據 |
彩色顯(xian)示接收到的數據(ju)，顯(xian)示效果更直觀(guan)，背光開關可控，適(shi)用(yong)(yong)多種應用(yong)(yong)場合 |
時鐘顯示 |
實時時鐘顯(xian)示，并作(zuo)為事(shi)件記錄的時間基準 |
參數設置 |
所有參數(shu)靈(ling)活可(ke)設，操(cao)作方便，掉電數(shu)據不丟失 |
報警輸出 |
當有報警事件發生時，繼電(dian)器干接點信號輸(shu)出(chu)并發出(chu)蜂鳴報警聲(sheng)音(yin)提示?? |
高級功能 |
極限溫度記錄 |
按(an)月(yue)記(ji)錄每個(ge)測(ce)溫點的(de)最高溫和最低溫，同時(shi)記(ji)錄相應的(de)供電電壓與發(fa)生時(shi)間，當(dang)跨(kua)年度使用時(shi)，自動(dong)覆蓋上一年的(de)該月(yue)數據 |
溫度報警記錄 |
記錄曾(ceng)發生過報(bao)警的(de)測(ce)溫位置的(de)每一(yi)相的(de)溫度、開(kai)始時(shi)間和結束(shu)時(shi)間，最(zui)多可保存(cun)100條記錄，當超過100條記錄時(shi)，自動覆蓋最(zui)早的(de)記錄 |
溫度失衡記錄 |
當同一組測溫(wen)位置三相溫(wen)度不(bu)相等時，按月(yue)記(ji)錄當前該(gai)組每一相的溫(wen)度及(ji)發生時間(jian)，并計算(suan)出(chu)失衡度，當跨年度使用時，自動(dong)覆蓋上一年的該(gai)月(yue)數據 |
密碼管理 |
采用(yong)密碼(ma)(ma)管理方式，設(she)置(zhi)參數時必須(xu)輸入密碼(ma)(ma)，密碼(ma)(ma)分為用(yong)戶密碼(ma)(ma)和系統(tong)密碼(ma)(ma)，輸入系統(tong)密碼(ma)(ma)可(ke)進行更(geng)高級的設(she)置(zhi)功能 |
技(ji)術(shu)指(zhi)標：
技術參數 |
技術指標 |
無線參數 |
無線頻率 |
2.4GHz、433MHz 可選 |
管理無線傳感器數量(liang) |
≤24只? |
通訊參數 |
通訊接口 |
RS485通訊接(jie)口(kou)，通訊距離≤1200m（不(bu)加中繼） |
主機組網數量 |
≤128只 |
通訊規約 |
Modbus規(gui)約《無線測溫系統通訊協(xie)議》 |
波特率 |
1200、2400、4800、9600、19200 bps 可選(xuan) |
報警默認參數 |
溫度報警值 |
上(shang)限(xian)(xian)值：+90℃，下限(xian)(xian)值：－20℃ |
溫度告警值 |
上(shang)限(xian)(xian)值(zhi)：+60℃，下限(xian)(xian)值(zhi)：－10℃ |
告警電壓值 |
2700mV |
繼電器干接點參數 |
AC220V/5A（1組無(wu)源(yuan)常開/常閉觸點） |
工作電壓 |
AC85～265V/DC110～370V |
整機功耗 |
≤5VA |
工作溫度 |
-10℃~+70℃ |
工作濕度 |
≤90%RH,不結露，無(wu)腐蝕 |
海拔 |
≤2500米 |
防護等級 |
IP20 |
絕緣電阻 |
≥100MΩ(溫度在10~30℃,相對溫度小于80%) |
安裝方式 |
嵌入式安裝 |
無(wu)線測溫傳感器簡介：
表帶式無(wu)線測(ce)溫傳(chuan)感器：
表帶式溫(wen)度傳感(gan)器適合于靜觸頭、母(mu)排、電纜頭、隔離刀閘等測(ce)溫(wen)部(bu)位的安裝，將測(ce)溫(wen)傳感(gan)直接綁在測(ce)溫(wen)點處(chu)即可(ke)，溫(wen)度探(tan)頭緊貼測(ce)溫(wen)處(chu)。測(ce)溫(wen)精度高、安裝方便牢靠(kao)。
??????????????????????????? 無線溫度傳感器技術參數 |
測溫范圍 |
數(shu)字(zi)溫(wen)度傳感(gan)器方式-25～200℃ |
精度 |
≤±1℃ |
采樣周期 |
默(mo)認1min(可設) |
溫度發送周期 |
默認1min（1min～3小時在線可設） |
傳感器休眠電流 |
≤4uA |
峰值電流 |
≤20mA |
單次發送時長 |
≤3ms |
最大發射功率 |
0dB |
無線頻段 |
2.4GHz /433MHz |
工作電源 |
鋰電池 |
電池品牌 |
法國Saft |
設計壽命 |
不低于10年 |
射頻標準 |
IEEE802.15.4 |
通訊距離 |
2.4GHz：≤10m,433MHz: ≤100m |
外型尺寸 |
40X24X24mm |
外殼材料 |
硅膠（特(te)殊材(cai)料阻燃、耐高(gao)溫(wen)、抗氧化最高(gao)可(ke)耐250℃高(gao)溫(wen)） |
EMC設計標準 |
GB/T 17626 |
工作環境溫度 |
-40～85℃ |
適合安裝部位 |
電(dian)纜搭(da)接(jie)處(chu)、母(mu)排連接(jie)處(chu)、靜觸頭、隔離(li)刀閘(zha) |
傳感器安(an)裝實例
無線溫度傳感器安(an)裝部位示例(li)：
①移(yi)開式(shi)高壓開關柜：母(mu)排， 靜觸頭，電纜搭接等(deng)部位。
②固(gu)定(ding)式高壓(ya)開關柜：母(mu)排， 隔離刀閘，電纜搭接(jie)等部(bu)位。
無線(xian)溫度傳感器現(xian)場安(an)裝圖


現場(chang)監控主機安裝圖
現場后臺軟件運行圖
|
