YWKJ-APF有源(yuan)電力濾波(bo)器

一、諧波產生與危害：
現代工業中存在各種非線性性電力電子裝置，這些非線性負載會產生大量的諧波電流并注入到電網中。這種諧波污染對電網和用戶產生了嚴重的危害。
典型(xing)的諧波源：
- 1)變頻器、直流調速器；
- 2)整流器（加熱、電解電鍍電源）；
- 3)電弧爐、感應加熱設備；
- 4)焊接設備；
- 5)空調、節能燈（熒光燈）；
- 6)計算機和外圍設備等；
- 7)電氣化鐵路、不間斷電源 ；
諧波的主要危害：???????
- 1)增加變壓器損耗，降低變壓器額定容量，縮短變壓器使用壽命；
- 2)消耗電網中的無功功率，降低了功率因數；?????????????????????????
- 3)大大增加了系統諧振的可能，無功補償裝置無法投切；
- 4)伺服電機產生脈動，交流電機產生振動，噪音增大；
- 5)引起一些保護設備誤動作或拒動，如繼電保護，熔斷器等；
- 6)損壞電網中敏感設備（如智能化精密儀表），干擾數字設備；
- 7)諧波污染等級過高，得不到入網批準。
傳統(tong)LC濾波器只(zhi)能消除特定的幾次諧(xie)波，而對其(qi)它的某(mou)次諧(xie)波則(ze)會產生放大作用(yong)。并且(qie)電容值會隨著時間、
環境發生變化，導致與系統發生諧振，造成設備損壞。
二、基本原理及產品特點：
APF以并(bing)聯方式接入(ru)電網，通過實(shi)時檢(jian)測負載(zai)的諧波(bo)和無功分量，采用PWM變換技術，將與諧波(bo)和無功分量
大小相等、方向相反的電流注入供配電系統中，實現抑制諧波、動態補償無功的功能。
YWKJ-APF系列有源電力濾波器裝(zhuang)置采用基于雙DSP+FPGA的(de)主控制器和模塊驅動器的(de)分層(ceng)分布式控制器體系，并采
用基于彩色觸(chu)摸屏(ping)的人(ren)機 界面，具有動(dong)態連續平(ping)滑(hua)補償、響應速度(du)快(kuai)、數字化、自(zi)動(dong)化、智能 化、人(ren)機
界面友好及控制方(fang)法靈活(huo)等特點。
 ??????
產品原理圖

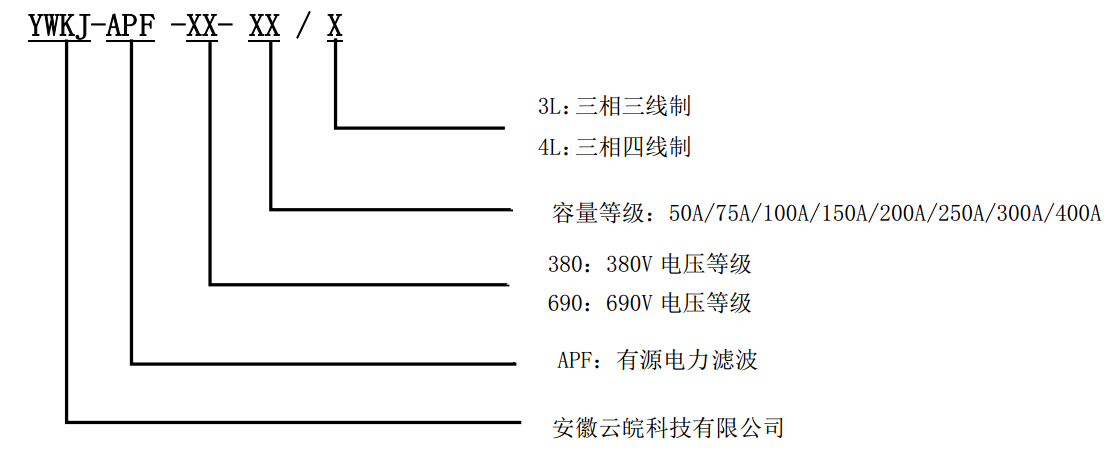

三、產品型號說明
例如：YWKJ-APF-380V-300A/4L表示云皖(wan)科技有(you)源(yuan)電力濾波器(qi)，額定(ding)諧波補償電流300A，三相四線制，額定(ding)電壓380V。
另外，他規格APF可定制。
四、技術規格
主要技術指標
額定容量 |
50A |
100A |
150A |
200A |
300A |
400A |
額定電壓 |
?AC380V±15%/690V±15% |
電氣接線 |
三(san)相(xiang)三(san)線、三(san)相(xiang)四線 |
額定工作頻率 |
50Hz±5% |
濾波范圍 |
3-25次 |
濾波能力 |
≥ 95% |
整機效率 |
≥ 97% |
自動限流功能 |
有 |
智能保護 |
開(kai)機自檢(jian)，過流保(bao)(bao)護(hu)(hu)，直流電(dian)壓保(bao)(bao)護(hu)(hu)，過熱保(bao)(bao)護(hu)(hu)，系統欠壓及過壓保(bao)(bao)護(hu)(hu)等 |
可并聯臺數 |
最多10臺 |
開關頻率 |
6.4K—20kHz |
響應時間 |
≤ 100us |
全響應時間 |
≤ 10ms |
控制器 |
DSP + FPGA |
顯示方式 |
觸摸屏 |
通信協議 |
Modbus協議 |
控制連接 |
光纖連接、電氣連接 |
防護等級 |
IP30(其他等級可定制) |
風冷方式 |
智能風冷 |
噪音 |
???? ≤65dB |
安裝方式 |
柜(ju)體為落地安裝，箱式可根據(ju)現場確(que)定。 |
環境溫度 |
-5°C ～ +40°C，且24h內平均氣溫不高于+35℃。 |
相對濕度 |
室內溫度在+20℃以下時(shi)15%～90%，非凝露即可，在+40℃時(shi)不超過(guo)50% |
海拔高度 |
小于1500米
（1500~4000米之間，根據國標(biao)GB/T3859.2，每(mei)增(zeng)加(jia)100米，功率降低(di)1%） |
柜體尺寸 |
800*800*2200 mm（特(te)殊尺寸可定(ding)制） |
1000*1000*2200mm |
柜體重量 |
230Kg |
320Kg |
450Kg |
640Kg |
890Kg |
1000Kg |
五、治理效果
目前，YWKJ-APF型有源電力濾波器已得到廣泛應用，由于其濾波效果好、響應速度快，且能同時進行諧波治理和無功補償，還能校正三相不平衡，在許多重要場合應用效果非常好。
|
