YWKJ-SVG靜止無功發生器

1、產品概述
??? 靜止無功發生裝置（Static Var Generator，簡稱SVG裝置）廣泛應用于高壓交直流輸變電系統和冶金、電氣化鐵路等工業、交通配電網中，其主要作用是改善供配電網運行條件、提高輸配電系統的可靠性、抑制系統電壓波動、減少諧波電流對電網造成的污染、提高系統的功率因數。
無功功率的存在，使得電力輸配電系統和重工業應用領域面臨著各種各樣的問題和挑戰。電力輸配電面臨電壓波動、低功率因數以及電壓失穩等問題；重工業應用，特別是快速、沖擊性負荷，可能導致供電網絡的電壓不平衡、電壓波動和閃變等電能質量問題，動態無功功率的補償能夠解決這些問題。
2、工作原理
???
SVG的基本原理：將電壓(ya)源型(xing)逆變(bian)器(qi)（Voltage Sourced Converter，簡稱VSC），經(jing)過(guo)電抗器(qi)或者變(bian)壓(ya)器(qi)并(bing)聯在電網上(shang)，通過(guo)調節(jie)逆變(bian)器(qi)交(jiao)流(liu)側(ce)輸出電壓(ya)的(de)(de)幅值(zhi)和(he)相位，或者直(zhi)接控(kong)(kong)制(zhi)(zhi)其交(jiao)流(liu)側(ce)電流(liu)的(de)(de)幅值(zhi)和(he)相位，迅(xun)速(su)吸收或者發出所需要(yao)的(de)(de)無(wu)功功率，實現快速(su)動態調節(jie)無(wu)功的(de)(de)目的(de)(de)。當采(cai)用直(zhi)接電流(liu)控(kong)(kong)制(zhi)(zhi)時，直(zhi)接對交(jiao)流(liu)側(ce)電流(liu)進(jin)(jin)行控(kong)(kong)制(zhi)(zhi)，不僅可以跟蹤(zong)補(bu)償沖(chong)擊型(xing)負載的(de)(de)沖(chong)擊電流(liu)，而(er)且可以對諧波電流(liu)也(ye)進(jin)(jin)行跟蹤(zong)補(bu)償。
圖1 SVG工作???????????????????
圖1為SVG原理圖，將系統看作一個電壓源，SVG可以看作一個可控電壓源，變壓器可以等效成一個連接電抗器。由液晶觸摸屏、控制單元、VSC逆變器、直流電源、連接電抗器、斷路器等輔助裝置組成。
4、裝置功能特點
作為一種充滿活力的新興技術，YW-SVG具有以下技術特點：
◆實時跟蹤，動態補償
◆多效功能，同時治理多種電能質量問題
◆功率單元模塊化設計
◆ DSP智能控制
◆體積小，重量輕
◆ 完善的保護、診斷
3、技術規格
主要技術指標
| 技術指標 |
參數 |
?電氣特征 |
額定電壓 |
AC380V±15% ?AC690V±15% |
工作頻率 |
50HZ |
無功調節范圍 |
額定(ding)感性無功到(dao)額定(ding)容性無功連續無級可調 |
響應時間 |
＜10ms |
有功功率損耗 |
＜3%額定功率下 |
過載能力 |
120% |
多臺運行方式 |
并聯運行 |
平均無故障時間 |
≥10萬小時 |
控制特征 |
開關頻率 |
平均6.4KHZ |
控制算法 |
旋轉向量(liang)檢測算法(fa)和(he)無功閉環補償(chang)算法(fa) |
控制器 |
數字DSP |
通信功能 |
采用Modbus協(xie)議(yi)遠程通(tong)信(xin)協(xie)議(yi)，通(tong)信(xin)接口RS485/232 |
結構特征 |
防護等級 |
IP20或根據用戶(hu)要(yao)求定制 |
顏色 |
RAL7035（淺灰色(se)(se)），可(ke)按要求提供(gong)其(qi)他顏(yan)色(se)(se) |
冷卻方式 |
強迫風冷 |
整體結構 |
落地式 |
安裝方式 |
室內(nei)安裝，固定(ding)方(fang)式可選(xuan)，電纜(lan)進(jin)線方(fang)式可選(xuan) |
環境條件 |
環境溫度 |
-10℃~+40℃ |
存儲溫度 |
-25℃~+55℃ |
相對濕度 |
最大95%，無凝露 |
海拔高度 |
安(an)裝(zhuang)海拔小于2000米 |
電磁兼容 |
|
符合GB/T.7251-2005（GB/T7261-2000） |
4、產品選型
【選型建議】
在工(gong)程(cheng)應(ying)用(yong)中，根據客戶實際需要(yao)，可將(jiang)Y-SVG的系列產品單獨(du)使(shi)用(yong)，或結合有(you)源電(dian)力(li)濾波器（YWKJ-SVG）、并聯
電容器（YWKJ-FC）混合(he)使用(yong)。
- 配電系統中含有諧波，且對供電安全性要求高的場合，宜采用純YWKJ-SVG方案；
- 無功功率波動較大的場合，宜采用純YWKJ-SVG方案；
- 無功功率波動較大場合且諧波嚴重的場合，宜采用YWKJ-SVG+YWKJ-SVG方案；
- 無功功率波動較大，但對感性無功需求不強的場合，可以采用YWKJ-SVG+YWKJ-FC的方案。?????????????????????????????
例如(ru)：用戶(hu)如(ru)果需要容性(xing)0~600kvar的動態(tai)無功補償容量，這種場(chang)合(he)可(ke)以(yi)采用±300kvar YWKJ-SVG+300kvar YWKJ-FC
的(de)混(hun)合方案，來(lai)達到0~600kvar的(de)補償范圍(wei)。

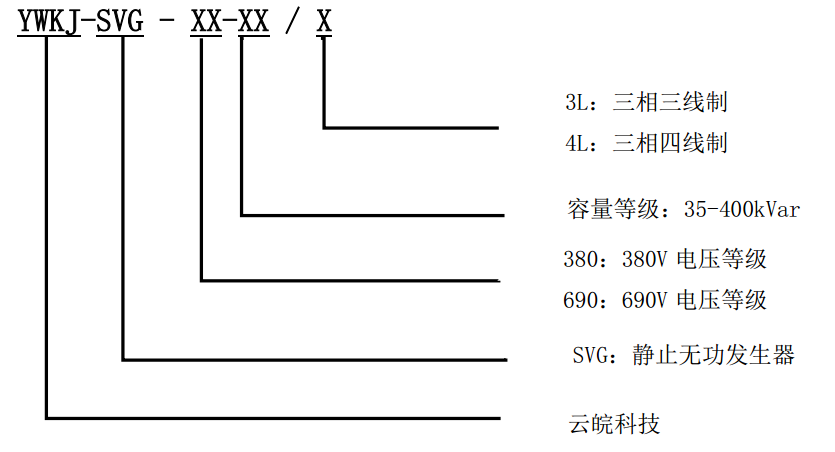

【產品型號說明】
5、使用范圍
?YWKJ-SVG可以在如下諸多領域得到應用：
?適用于商用建筑：辦公大樓商業大廈；學校、醫院；移動通信；住宅大廈；計算信息中心；
?適用于工業型負荷：汽車制造；軌道交通；中頻爐、電弧爐；化學與制藥；電力電子；造紙和印刷等；
|
